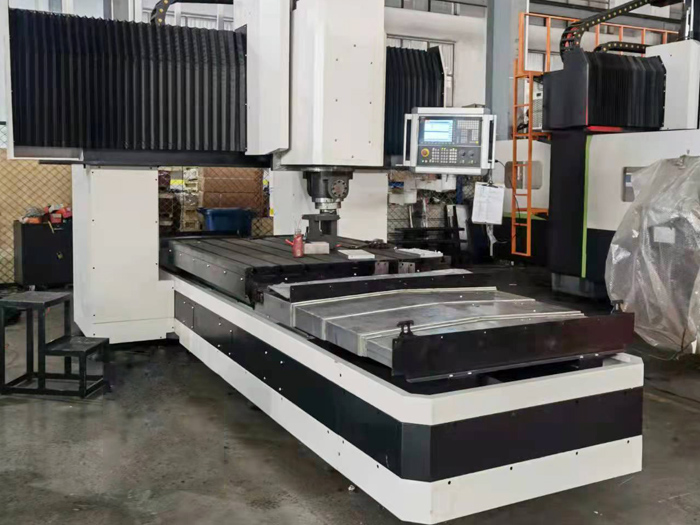

龍門攪拌摩擦焊接設備是市場通用性較好的一種穩定、有效的攪拌摩擦焊接設備。工作臺為水平布置，其兩側的立柱和連接梁構成龍門架。焊接機頭裝在橫梁上，可沿導軌上下移動。河北大恒龍門攪拌摩擦焊秉持公司“做品牌，用好料”的設備初衷，嚴苛每一道制造工藝，為客戶制造高精度、高可靠性及高使用性價比的攪拌摩擦焊接機床。

主體結構采用高強度鑄造件,經多次熱處理和時效處理,具有超高的剛性、穩定性和良好的抗震性能,滿足焊接過程的大載荷要求;
1、配備基于西]子系統的攪拌摩擦焊專用控制系統,可實現平面二維曲線焊縫的一鍵式焊接操作;

2、配備手動控制及自動控制兩種焊接操作模式;恒位移和恒壓力雙模式控制方式;
3、宜人化專注攪拌摩擦焊操作界面,采用標準I業數控編程語言, 方便焊接編程;

4、可搭配自動化.上下料系統,實現全自動化焊接,提高設備年度工作使用率;
5、可靠的中央集中潤滑系統,實現各運動軸的中央控制間歇式自動潤滑;

6、可焊接1 -16mm鋁合金及鎂合金, 1-8mm銅合金材料;
7、綠色節能LED工作照明裝置。



行業應用：
1、廣泛應用于科學研究以及各行各業中:

2、汽車工業:鋁合金輪轂、電池托盤、水冷套筒、后橋等;

3、電力電子工業:翅片散熱器、液冷散熱器、熱沉器、水冷板、水冷盒體等;
4、冶煉工業:陰極導電梁、陰極板、陽極板等;


技術參數：

序號

結構

主軸 轉速

規格

工作臺尺寸

可選頂鍛力

控制系統/西門子

顯示屏/英寸

控制終端

可焊線性

828D

840Dsl

8.4

10.4

操作臂

控制柜

直線

二維

三維

1

小型 龍門

2,500 3,000 4,000

1512

1500×1000

3T/6T

○

√

○

√

○

√

○

√

√

2213

2200×1000

3T/6T

○

√

○

√

○

√

○

√

中型 龍門

1,000 2,000 2,500 3,000 4,000

2217

2200×1450

3T/6T/10T

○

√

○

√

○

√

○

√

2717

2700×1450

3T/6T/10T

○

√

○

○

√

○

√

√

2520

2500×1600

3T/6T/10T

○

√

○

○

√

○

√

√

3020

3000×1800

3T/6T/10T

○

√

○

○

○

√

3217

3200×1450

3T/6T/10T/12T

○

√

○

○

○

√

√

3324

3200×2000

3T/6T/10T/12T/15T

○

√

○

○

○

√

√

4027

4000×2500

3T/6T/10T/12T/15T

○

√

○

○

○

√

√

大型 龍門

1,000 2,000 2,500 3,000 4,000

6014

6000×1000

3T/6T

○

√

○

○

○

√

√

6027

6000×2500

3T/6T/10T/12T/15T

○

√

○

○

○

√

√

8027

8000×2500

3T/6T/10T/20T/30T

○

√

○

○

○

√

√

8038

8000×3500

3T/6T/10T/20T/30T

○

√

○

○

○

√

√

13029

12000×2500

3T/6T/10T

○

√

○

○

○

√

√

26040

26000×3500

3T/6T/10T

○

√

○

○

○

√

√

備注：○表示標準配置，√表示可升級配置。
