攪拌摩擦焊是指利用高速旋轉的焊具與工件摩擦產生的熱量使被焊材料局部熔化,當焊具沿著焊接界面向前移動時,被塑性化的材料在焊具的轉動摩擦力作用下由焊具的前部流向后部,并在焊具的擠壓下形成致密的固相焊縫。
攪拌摩擦焊方法與常規摩擦焊一樣。攪拌摩擦焊也是利用摩擦熱與塑性變形熱作為焊接熱源。不同之處在于攪拌摩擦焊焊接過程是由一個圓柱體或其他形狀(如帶螺紋圓柱體)的攪拌針(welding pin)伸入工件的接縫處,通過焊頭的高速旋轉,使其與焊接工件材料摩擦,從而使連接部位的材料溫度升高軟化。同時對材料進行攪拌摩擦來完成焊接的。焊接過程如圖《攪拌摩擦焊示意圖》所示。在焊接過程中工件要剛性固定在背墊上,焊頭邊高速旋轉,邊沿工件的接縫與工件相對移動。焊頭的突出段伸進材料內部進行摩擦和攪拌,焊頭的肩部與工件表面摩擦生熱,并用于防止塑性狀態材料的溢出,同時可以起到清理表面氧化膜的作用。

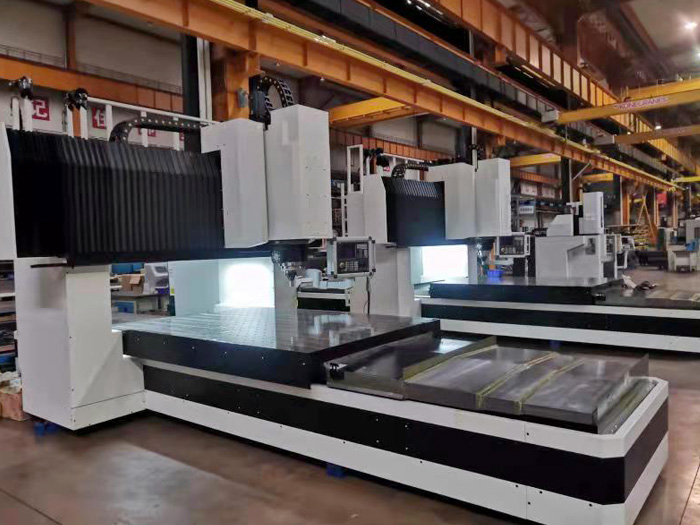

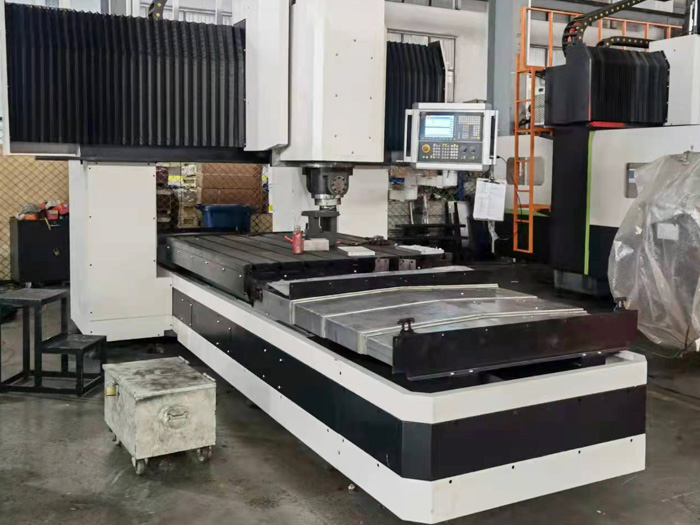

在焊接過程中,攪拌針在旋轉的同時伸入工件的接縫中,旋轉攪拌頭(主要是軸肩)與工件之間的摩擦熱,使焊頭前面的材料發生強烈塑性變形,然后隨著焊頭的移動,高度塑性變形的材料逐漸沉積在攪拌頭的背后,從而形成攪拌摩擦焊焊縫。攪拌摩擦焊對設備的要求并不高,基本的要求是焊頭的旋轉運動和工件的相對運動,即使一臺銑床也可簡單地達到小型平板對接焊的要求。但焊接設備及夾具的剛性是極端重要的。攪拌頭一般采用工具鋼制成,焊頭的長度一般比要求焊接的深度稍短。應該指出,攪拌摩擦焊縫結束時在終端留下個匙孔。通常這個匙孔可以切除掉,也可以用其它焊接方法封焊住。針對匙孔問題,已有伸縮式攪拌頭研發成功,焊后不會留下焊接匙孔。
優點:
攪拌摩擦焊的主要優點如下:
(1)焊接接頭熱影響區顯微組織變化小.殘余應力比較低,焊接工件不易變形;
(2)能一次完成較長焊縫、大截面、不同位置的焊接.接頭高:
(3)操作過程方便實現機械化、自動化,設備簡單,能耗低,功效高,對作業環境要求低:
(4)無需添加焊絲,焊鋁合金時不需焊前除氧化膜,不需要保護氣體,成本低;
(5)可焊熱裂紋敏感的材料,適合異種材料焊接:
(6)焊接過程安全、沒污染、無煙塵、無輻射等。
缺點:
攪拌摩擦焊也存在相應的缺點:
(1)焊接工件須剛性固定,反面應有底板;
(2)焊接結束攪拌探頭提出工件時,焊縫端頭形成一個鍵孔,并且難以對焊縫進行修補;
(3)工具設計、過程參數和機械性能數據只在有限的合金范圍內可得;
(4)在某種情況下,如特殊領域中要考慮腐蝕性能、殘余應力和變形時,性能需進一步提高才可實際應用;
(5)對板材進行單道連接時,焊速不是很高;
(6)攪拌頭的磨損消耗太快等。
